Слесарные тиски Могилев (МОИЗ)

Классические слесарные поворотные тиски выпускает Могилевский инструментальный завод, образованный на производственной базе белорусского концерна "Могилевский электромеханический завод" с сохранением торговой марки "ЭЛМЕЗ", известной на рынке СНГ с 1992 года.

Конструкция этих тисков, построенная на основе традиционных слесарных тисков СССР выпускаемых по ГОСТ 4045-75 отличается простотой и продуманностью технических решений. Надежные, прочные и удобные для повседневной работы могилевские тиски при этом имеют и очень привлекательную и доступную цену, которая также является неотъемлимой составляющей их технического совершенства.

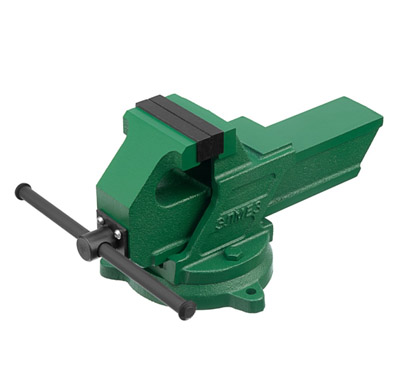

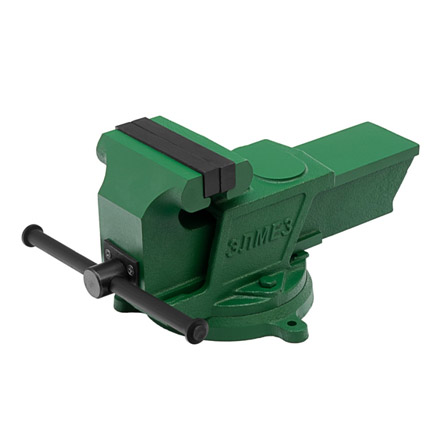

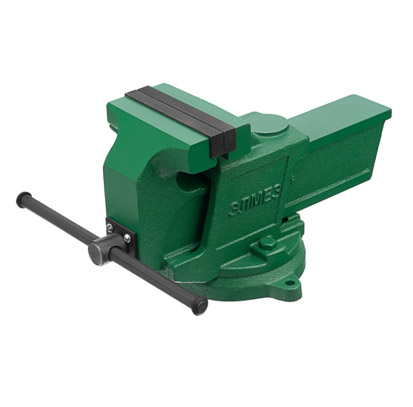

Завод производит линейку слесарных тисков в трех типоразмерах по габаритам и весу - 100-125мм, 140-150мм, 160-200 мм. Типоразмер тисков определяется шириной губок.

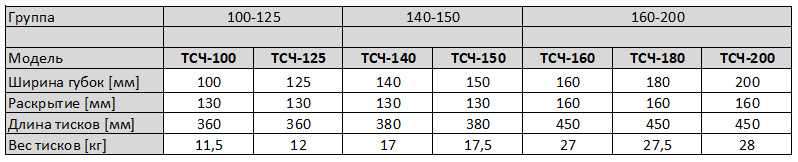

В каждой из трех размерных групп используется общий для группы корпус подвижной и неподвижной губок. Это можно увидеть обратив внимание на клейма отливок подвижной губки: у тисков ТСЧ-140 и ТСЧ-150 выбито 140, а тисков большой серии ТСЧ-160, ТСЧ-180 и ТСЧ-200 на отливке выбито 180 но при этом размеры губок них у всех разные и ширина их соответствует артикулу в названии модели. При этом из приведенной выше таблицы можно видеть что вес каждой из моделей внутри размерной группы различается незначительно. Такая унификация позволяет уменьшить номенклатуру отливок и снизить общие затраты на литейное производство, что снижает и себестоимость продукции вместе с ценой готового изделия. Помимо размеров, веса и ширины губок у тисков каждой размерной группы различается размер раскрытия губок при полном открытии тисков. Это значение определяет максимальный габарит зажимаемой по толщине детали. У тисков большой серии ТСЧ160, ТСЧ180, и ТСЧ200 оно составляет 160 мм, а у тисков ТСЧ100, ТСЧ125, ТСЧ140, ТСЧ150 - 130 мм. Для тисков младшей серии это рекордные показатели в своем классе.

В производстве белорусских тисков используются традиционные, но проходящие строгий входной контроль материалы.

Корпус тисков изготавливается из чугуна СЧ20, губки стальные из Ст45 закаленные до твердости 48-53 HRC.

Ходовой винт тисков из ст.45 c трапецевидной силовой резьбой Tr 28х5(24х4). Гайки ходового винта изготавливаются из антифрикционного чугуна. Использование этого материала для гайки позволяет обеспечить длительное сохранение требуемой точности винтовой пары уменьшив износ гайки, при этом пара винт-гайка имеет низкий коэффициент трения и высокий КПД что способствует снижению усилий на рукоятке тисков при зажатии деталей.

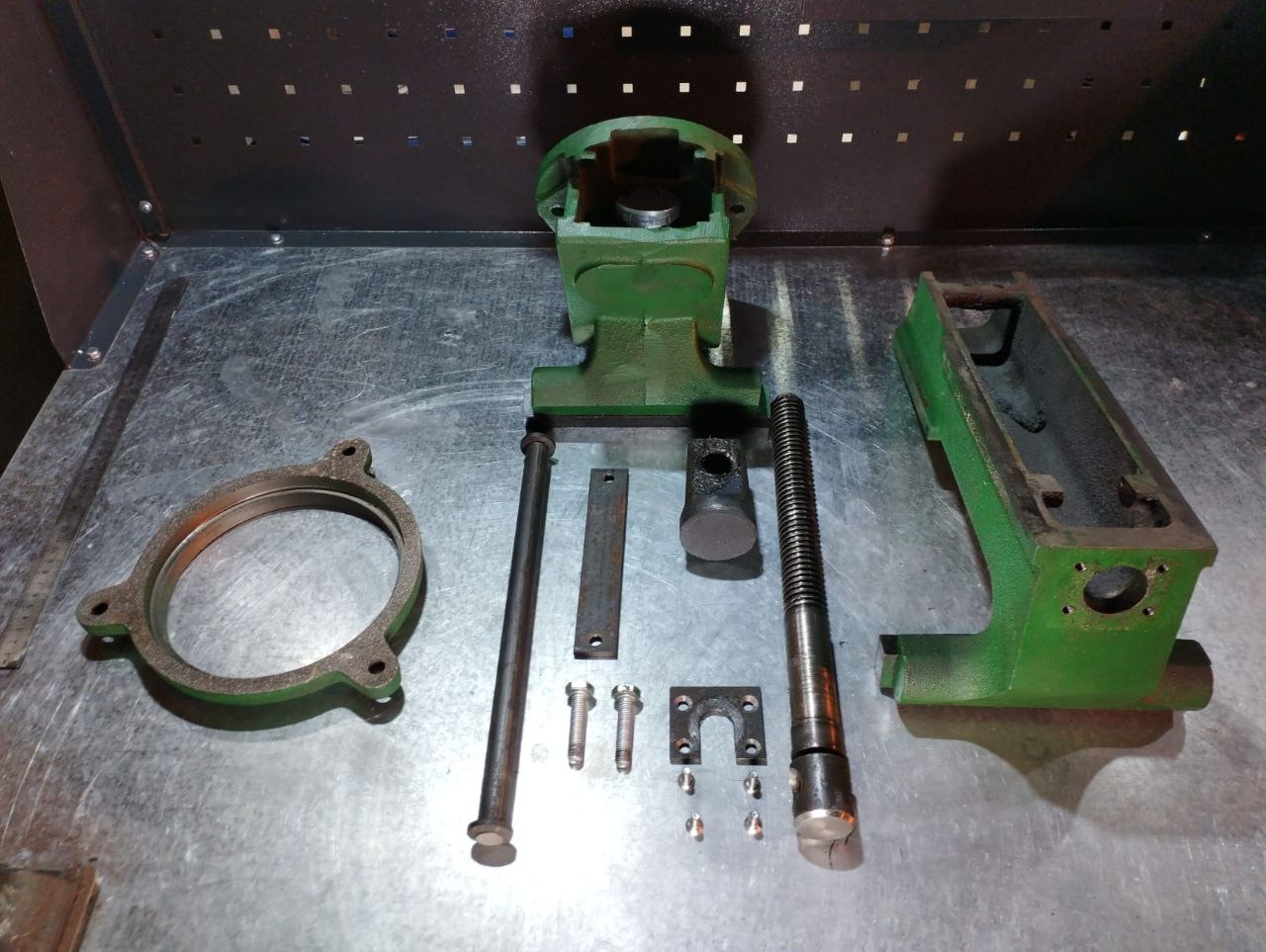

На фото показаны детали и узлы разобранных слесарных тисков ТСЧ-200. Ходовой винт тисков ТСЧ-160, ТСЧ-180, ТСЧ-200 имеет силовую резьбу Тr 28х5, у тисков ТСЧ-140, ТСЧ-150 Tr 24x4 и у тисков ТСЧ-100, ТСЧ-125 также Tr 24x4. Рукоятки тисков простой конструкции и приличного размера позволяющего зажать все что тиски могут и должны зажимать без приложения избыточных усилий. Стопора рукоятки выполнены в виде профилированных колец из маслостойкой резины - они легко снимаются когда нужно вынуть рукоятку, и создают тактильные ощущения заметно более комфортные в сравнении с аналогичными стопорами из металла. При длительных работах с тисками и многократном разжиме-зажиме в течение дня эта разница очень заметна.

Тиски Могилевского инструментального завода прошли многолетнее испытание в цехах промышленных предприятий и многих тысяч личных мастерских. Поэтому каждый из их элементов несет в себе рациональное совершенство — такому несложного на первый взгляд изделию как слесарные тиски приходится трудится обычно в очень тяжелых условиях. В связи с этим всегда возникает традиционный вопрос — какие тиски все же предпочтительнее, чугунные или стальные?

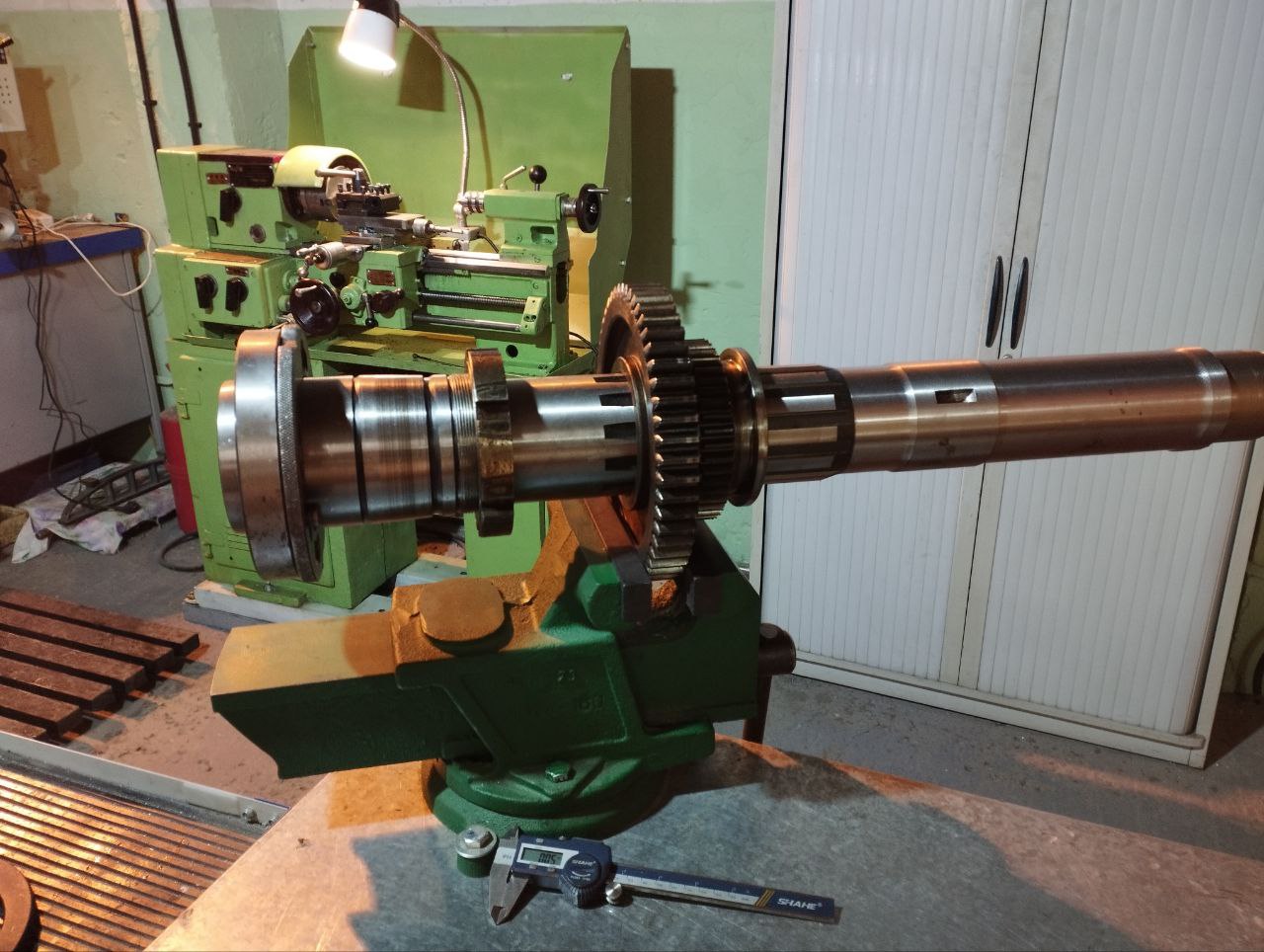

На этот вопрос ответ на самом деле прост — все тиски, чугунные и стальные, заводского изготовления в соотвествии с ГОСТ 4045-75 полностью подходят, и предназначены для работы на промышленных предприятиях и в профессиональных мастерских. Для 90% работ выполняемых в тисках и с их помощью никаких существенных различий которые могут повлиять на выбор - нет. Если же тиски используются для работ с ударными нагрузками, когда по зажатой детали бьют молотком или кувалдой, тиски используются как вспомогательный инструмент для кузнечных работ — в этих случаях стальные тиски будет правильным выбором. Собственно для таких работ и делаются стальные тиски, иначе в них не было бы никого смысла так так стальные всегда значительно дороже. Для чисто слесарных работ предпочтительнее чугунные тиски, причем выбирать их стоит максимального из рациональных по компоновке на верстаке размера. На фото пример использования тисков ТСЧ-200 для сборки шпинделя станка 1К62 длиной 940 мм и весом около 40 кг. Наверное в маленьких тисках это делать было бы несколько менее удобно. Высокое качество изготовления и простота и надежность конструкции — фирменный стиль белорусских тисков МОИЗ.
